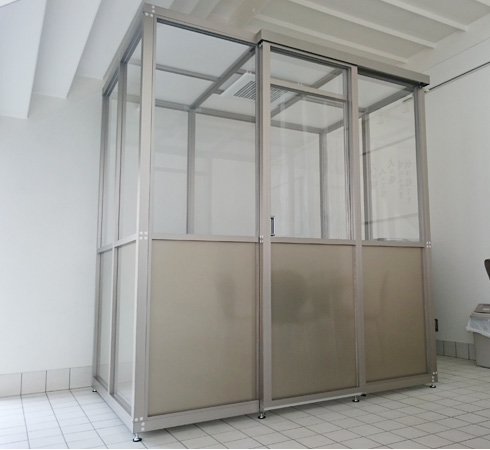

e-Box

e-Box
簡易喫煙ボックス
喫煙者の喫煙スペースとして開発したオリジナル商品です
  • 換気設備があり「喫煙用集塵・脱臭機」無しで屋外廃棄が可能です
  • 受動喫煙防止対策を講ずることの努力義務化に対応した製品です
  • パネルのユニット構造化により設置が簡単です
  • 色はステンカラーです
  • 厚生労働省が行っている「受動喫煙防止対策助成金制度」の対象となる仕様もあります。

受動喫煙防止対策助成金制度とは

point1 「安心・安全」
厚生労働省の基準に適合し非喫煙者にも安心・安全です。
  • 気流の風速0.2m/s以上
  • 浮遊粉塵濃度0.15mg/m3以下
  • 一酸化炭素濃度10ppm以下
point2 シンプルデザインで低価格
低価格な喫煙ボックスを実現いたしました。「喫煙用集塵・脱臭機」は不用です。
point3 アルミフレームの軽量設計
軽い部材のユニット化により短時間で組立、移設が可能です。
point4 煙とニオイは換気設備で屋外へ排出
ユニットの下部の隙間から空気を取り込み、室内の空気は付属の天井取付換気扇より付属のダクトで窓から屋外へ排出し、オフィスや工場などの室内空間をクリーンに保ちます。
point5 簡単組立・簡単移設
特別な場合を除き組立・移設の専門工事は不要です。

組立工程

仕様概要

材料 仕様
フレーム JIS H4100　アルミニウム押出形材　A6063S JIS H8602　陽極酸化塗装複合皮膜　A2種
天井パネル ダンプラシート t＝3mm　ナチュラル色
側面上部パネル アクリル板 t＝3mm　両面クリア
側面下部パネル アルミ樹脂複合板 t＝3mm　ステンカラー色
換気扇 鋼板 単相100V、シロッコファン
ダクト アルミ フレキシブルダクト(1～4m)

規格以外でも対応可能ですのでご相談ください。透明パネルもお使いいただけます。
特注として側面パネルにデザインを入れることも可能です。

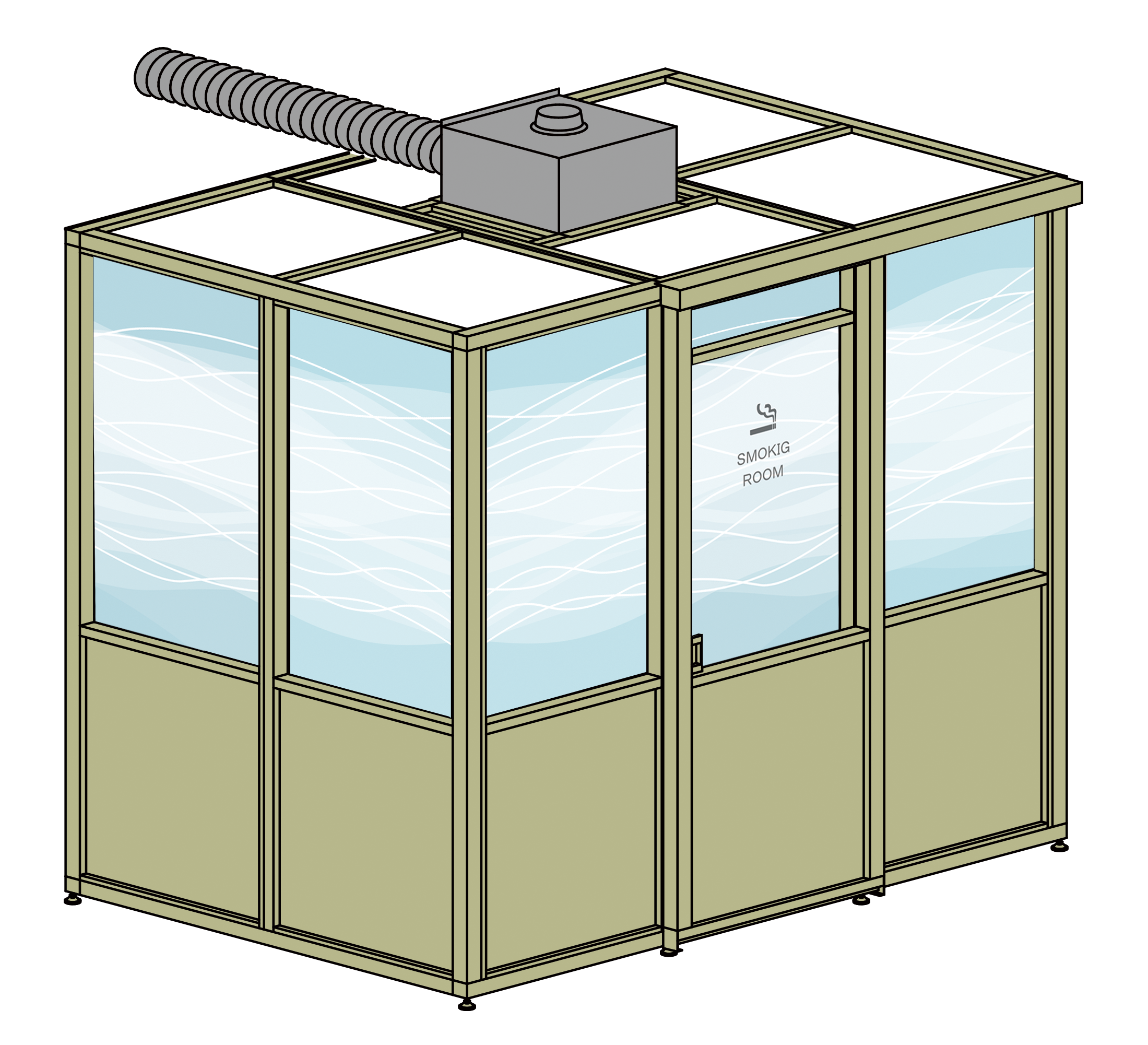

パネルデザイン

製品規格

パネル サイズ（幅×奥行×高さ）単位mm 換気扇 出入口
1人用 1P×2P 1,336×724×2,500 1台 1ヶ所
2～3人用 2P×3P 2,012×1,336×2,500 1台 1ヶ所
4～6人用 3P×4P 2,656×1,980×2,500 2台 1ヶ所
8人用 3P×6P 3,944×1,980×2,500 3台 1ヶ所

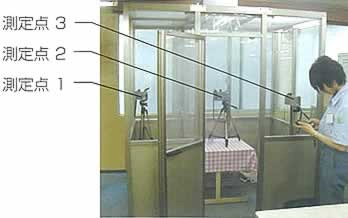

e-Box環境測定と測定結果

1. 気流の風速

測定点A 測定点B 測定点C 平均値 単位
0.38 0.42 0.41 0.40 [m/s]

※測定結果は強換気時の数値です。

気流風速の測定ではドア部、床上７０ｃｍまでのれんをさげる。

  • 測定点A ：ドア部床上10cm
  • 測定点B ： ドア部床上35cm
  • 測定点C ： ドア部床上60cm

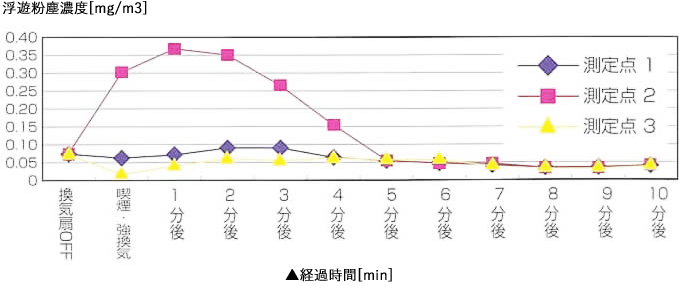

2. 浮遊粉塵濃度

浮遊粉塵濃度

３.一酸化炭素濃度

一酸化炭素濃度[ppm]
測定点１ 測定点２ 測定点３
換気扇OFF × × ×
喫煙・強換気開始～4分後 × 1 ×
5分後～9分後 × × ×
10分後～14分後 × × ×

一酸化炭素濃度

断面図

クリックでPDFファイルが表示されます

  • 1人用
  • 2～3人用
  • 4～6人用
  • 8人用
CADダウンロードCADダウンロード
