スワンムーバー スリムパネル S4-Nタイプ

スワンムーバー
スリムパネル S4-Nタイプ
横引き折りたたみ戸

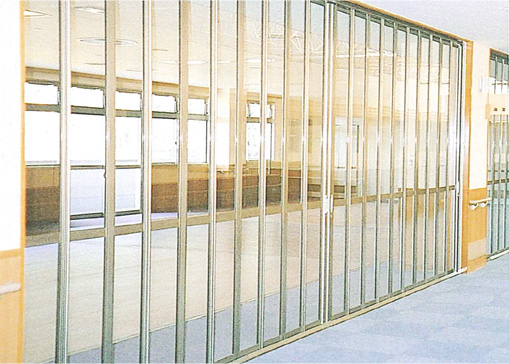

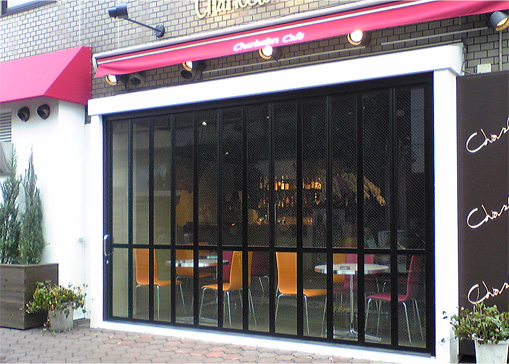

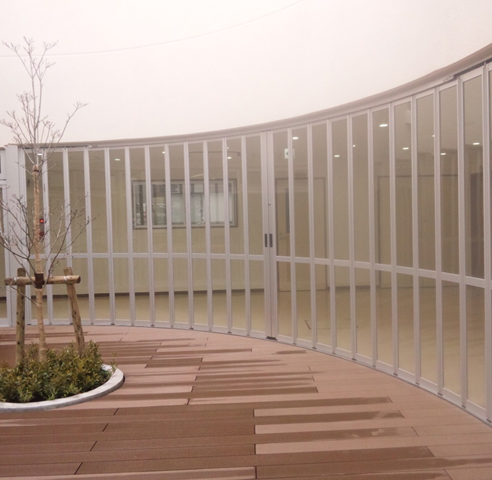

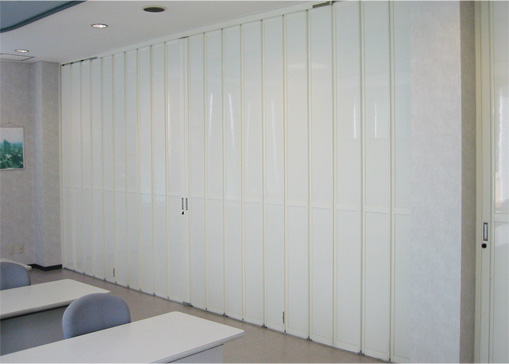

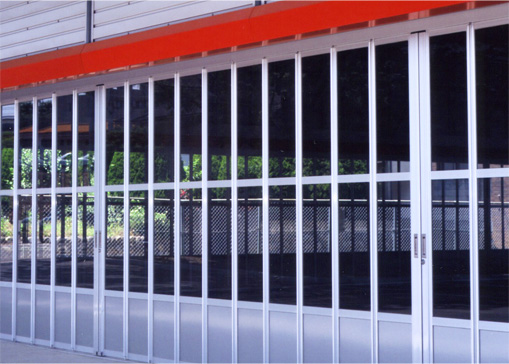

様々な用途に対応できるスリムパネルの横引き折りたたみ戸です
  • 1枚のパネル幅が狭く開閉がスムーズです
  • ガラスをはめ込むことによって高い視覚効果を得られます
  • 店舗・学校・福祉施設・病院・テナントなどの利用が効果的です
  • レールのタイプが複数あります
  • ドア付きタイプ、ストロークタイプも製作可能です
  • RIEF認定タイプがあります

仕様概要

名称 スワンムーバー【S4-Nタイプ】
製作範囲 W寸法 800≦W
（1連≦5,000mmまたは150kg以下）
H寸法 450mm≦H≦4,000mm
450mm≦H≦3,000mm(NN型)
（柱材:H≦3,000mmはBリブ
3,000mm<HはCリブ）
パネルピッチ
直線仕様
150≦PW≦300mm
アール仕様
150≦PW≦220mm
ドア寸法 DW≦800mm
嵌込材 t=2.0～6.8mm
各種ガラス
アクリル板・ポリカーボネート板
アルミ樹脂複合板・アルミプレート等
（固定方法：グレイジングチャンネル）
引手 標準：両面掘り込み取手（アルミ鋳物）
（SUS把手対応可）
鍵 標準：美和SL-77　
（美和FN錠　ゴールPSS錠　対応可）

製品一覧

凹型下レールタイプ

凹型下レールタイプ

幅広い用途に対応可能なエコノミー万能タイプ

型式
  • S4-NE型
  • S4-NER型(アールタイプ)
  • S4-NER型　500R仕様
用途
  • 店舗
  • 間仕切り等
下レール溝幅8mm
下レール溝幅8mmで通行スム－ズ。内部レールは取り外しができ、お掃除簡単。
フラットレール
さらにひっくり返してセットすればフラットレールになり、安全な上にゴミも入らずストッパーにもなります。

パネルのみ込み型タイプ

パネルのみ込み型タイプ

扉が下レール溝にのみ込む高耐風圧タイプ

型式
  • S4-NEU型
  • S4-NEM型
用途
  • 外部店舗等
S4-NEU
フラットな床面を生かすことができ、スムーズな通行が可能。
S4-NEM
テーパ付レールは取り外すことができ、お掃除簡単。さらにＮＥ型内部レールに交換可能。

凸型レールタイプ

凸型レールタイプ

ゴミ、砂等がたまらない凸型レールタイプ

型式
  • S4-NT型
  • S4-NTR型（アールタイプ）
用途
  • ガレージ
  • 屋内運動場
  • ゴミ置場等
凸型レールタイプ1
水洗いができるのでゴミ置場にも最適です。パンチングメタルをはめ込めば換気性も上がります。
凸型レールタイプ2
収納時にはメインレールからサブレールに切り替わります。

自動フタ付レールタイプ

自動フタ付レールタイプ

扉を開けるとフタが閉まるバリアフリータイプ

型式
  • S4-NF型
用途
  • 学校
  • 福祉施設等
下部レール
扉を開けると下部レールの溝が自動で塞がり、通行時の足元の安全を確保します。
下部レール
扉を閉めると自動でフタが起き上がります。

ノンレールタイプ

ノンレールタイプ

床面をそのまま利用できるノンレールタイプ

型式
  • S4-NN型
  • S4-NNR型（アールタイプ）
  • R100（アールタイプ）
用途
  • 内部間仕切り
  • カウンター等
カウンター
カウンターでも開放時の作業性は良好です。またレールを埋める必要がないので施工も簡単です。
R100
R100は業界最小。区画をほぼ100％生かせます。
型式 パネルピッチ 下レールタイプ 納まり対応 ストローク ドア付き 枠見込み CADダウンロード
150
｜
220		 150
｜
300		 220
｜
300		 300
｜
500		 350
｜
700		 凹
型		 凸
型		 自動フタ付 ノンレール 直線 ドア付き 60㎜ 70㎜
S4-NE型

RIEFマーク

 ● ● ● ● download
S4-NER型 ● ● ● ● download
S4-NEU型

RIEFマーク

 ● ● ● ● download
S4-NEM型

 ● ● ● ● download
S4-NT型

 ● ● ● ● download
S4-NTR型

 ● ● ● ● download
S4-NF型

 ● ● ● ● download
S4-NN型

 ● ● ● ● download
S4-NNR型

 ● ● ● ● download
S4-NNR型 R100

 ● ● ● ● download
S4-N(E/T/F/N)K型

 ● ● ● ● ● ● ● ● download
S4-N(E/T/N)RK型

 ● ● ● ● ● ● ● download
S4-N(E/T/F/N)D型

 ● ● ● ● ● ● ● ● download

動画でわかる！スワンムーバー（R100）の魅力

カラーバリエーション

基本色としてシルバー・ステンカラー（艶消し）・ブロンズ・ブラック（艶消し）・ホワイトの5 色をご用意しております。
その他カラーや特殊色は、アクリル樹脂焼付塗装にて対応します。

シルバー
シルバー
（アルマイト+クリア）
ステンカラー（二次電解着色）
ステンカラー
（二次電解着色）
ブロンズ（二次電解着色）
ブロンズ
（二次電解着色）
ブラック
ブラック
（二次電解着色）
ホワイト
ホワイト
（二次電解着色）
特注色
特注色
（アクリル樹脂焼付塗装）

※実際の色とは異なります。
カラーサンプルにて製品色をご確認ください。

断面図

クリックでPDFファイルが表示されます

  • S4-NE型
  • S4-NER型
  • S4-NEU
  • S4-NEM
  • S4-NT型
  • S4-NTR型
  • S4-NF型
  • S4-NN型
  • S4-NNR型
