製品情報/Product

e-Box

トップライン・スワンライン

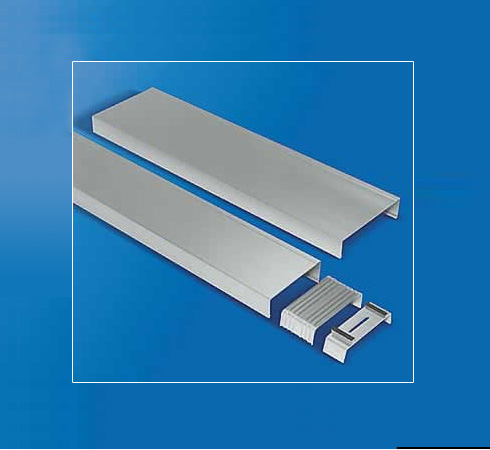

笠木
機能性に優れたアルミ合金製の笠木です
  • 外気温の変化に強く耐久性に優れています
  • 端末の処理も美しく仕上げることが可能です
  • 時間を掛けず設置することができるので施工が簡単
  • 耐候性に優れ、いつまでも美しさを保てます
  • 曲加工も柔軟に対応が可能です
point1 躯体絶縁方式
笠木を直接躯体に固定しないので、温度変化による部材の伸縮の影響を受けません。笠木の接続はオープンジョイント方式で、アルミ笠木自体の伸縮も吸収できます。
point2 ノーシーリング・開放式
笠木の接続部はシーリング材による密閉施工をしませんので躯体と笠木との間には空気の流通層がとれ、溜り水・結露・凍害等の発生を抑えます。
point3 優れた耐候性
アルマイト処理とクリア塗装仕上げの複合皮膜が耐候性や耐食性を一層高めて、美観を保ちます。
point4 施工のスピードアップ
アルミのスプリングバックを応用した嵌合方式が、施工のスピードアップを促進します。

トップライン

SL型(アルミ合金製規格笠木)

  • 施工性が、機能が、デザインが、際立つおなじみのアルミ合金製の規格笠木です。
  • 135~450mm幅までの12種類の規格を用意し、RC/ALC/鉄骨などの各種躯体に対応が可能です。
  • 笠木キャップは板厚によってE(U)タイプとKタイプがあります。
仕様概要
材料 表面処理
笠木キャップ JIS H4100 アルミニウム押出形材 A6063S JIS H8602 陽極酸化塗装複合皮膜 A2種
笠木受金具 JIS H4100 アルミニウム押出形材 A6063S JIS H8602 陽極酸化塗装複合皮膜 A2種
水切りジョイント JIS H4100 アルミニウム押出形材 A6063S JIS H8602 陽極酸化塗装複合皮膜 A2種
エンドプレート JIS H4000 アルミニウム合金の板 A1100P-H14 JIS H8602 陽極酸化塗装複合皮膜 A2種
製品規格
規格 躯体使用範囲 笠木キャップ(SL)
E.Uタイプ Kタイプ 板厚t W
E.Uタイプ Kタイプ
135E - 105まで 1.3 - 135
150E - 120まで 1.3 - 150
175E 175K 140まで 1.4 2.0 175
200E 200K 165まで 1.5 2.0 200
225E 225K 190まで 1.6 2.0 225
250E 250K 215まで 1.8 2.2 250
275E 275K 240まで 1.9 2.3 275
300U 300K 265まで 2.0 2.5 300
325E 325K 290まで 2.3 2.7 325
350U 350K 315まで 2.0 3.0 350
400U - 365まで 2.5 - 400
- 450K 415まで - 3.0 450

SL-M型(アルミ曲げ笠木)

  • 500mm幅以上の笠木に対応し、躯体幅に合ったキャップを製作出来ます。
  • SL型と形状が同じなので幅違いコーナーも意匠良く製作可能です。
  • アール笠木も製作可能です。
仕様概要
材料 表面処理
笠木キャップ JIS H4000 アルミニウム合金の板 A1100P-H14 JIS H8602 陽極酸化塗装複合皮膜 A2種
笠木受金具 JIS H4100 アルミニウム押出形材 A6063S JIS H8602 陽極酸化塗装複合皮膜 A2種
水切りジョイント JIS H4100 アルミニウム押出形材 A6063S JIS H8602 陽極酸化塗装複合皮膜 A2種
エンドプレート JIS H4000 アルミニウム合金の板 A1100P-H14 JIS H8602 陽極酸化塗装複合皮膜 A2種

スワンライン

SKF-1型(アルミ曲げ笠木)

  • 独自の面接点嵌合により、抜群の荷重強度が生み出せます。
  • 曲げ加工ですので、躯体にピッタリフィットするようフリーサイズで製作します。
  • アール笠木も製作可能です。
仕様概要
材料 表面処理
笠木キャップ JIS H4000 アルミニウム合金の板 A1100P-H14 JIS H8602 陽極酸化塗装複合皮膜 A2種
ホルダー金具 JIS H4100 アルミニウム押出形材 A6063S
JIS H4000 アルミニウム合金の板 A1100P-H14
JIS H8602 陽極酸化塗装複合皮膜 A2種
ジョイント JIS H4100 アルミニウム押出形材 A6063S JIS H8602 陽極酸化塗装複合皮膜 A2種
エンドプレート JIS H4000 アルミニウム合金の板 A1100P-H14 JIS H8602 陽極酸化塗装複合皮膜 A2種

断面図

クリックでPDFファイルが表示されます

  • トップライン
  • スワンライン
