スワンムーバー ミドルパネル S-Mタイプ

スワンムーバー
ミドルパネル S-Mタイプ
横引き折りたたみ戸

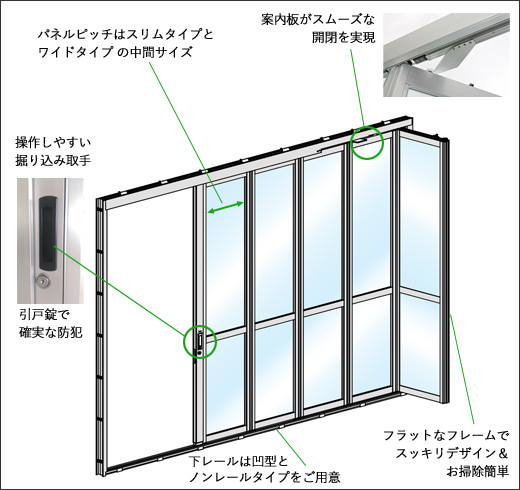

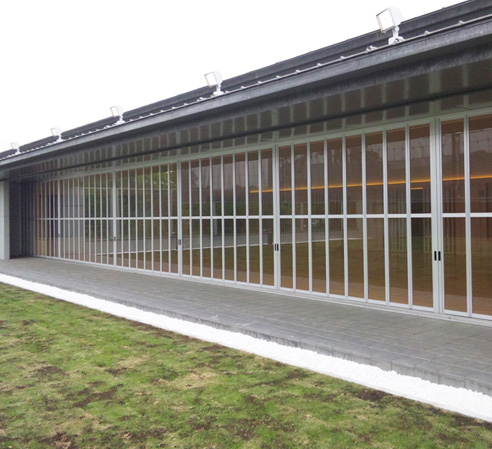

案内装置によりスムーズで確実な開閉を実現した横引き折りたたみ戸です
  • H≦2,500mm中桟なしで製作が可能
  • 直線はPW≦500、RはPW≦300でガラス面を大きく取れます
  • スムーズな開閉
  • 丁番・柱が裏表フラットなザイン
  • 美観と開放感を与えます

仕様概要

名称 スワンムーバー【S-Mタイプ】
製作範囲 W寸法 800≦W
（1連≦5,000mmまたは150kg以下）
H寸法 450mm≦H≦3,000mm
（H>2,500mmm時、中桟有り）
パネルピッチ
直線仕様
300≦PW≦500mm
アール仕様
220≦PW≦300mm
嵌込材 t=2.0～6.8mm
各種ガラス
アクリル板・ポリカーボネート板
アルミ樹脂複合板・アルミプレート等
（固定方法：シーリング）
引手 標準：両面掘り込み取手（アルミ鋳物）
（SUS把手対応可）
鍵 標準：美和SL-77
（美和FN錠　ゴールPSS錠　対応可）

製品一覧

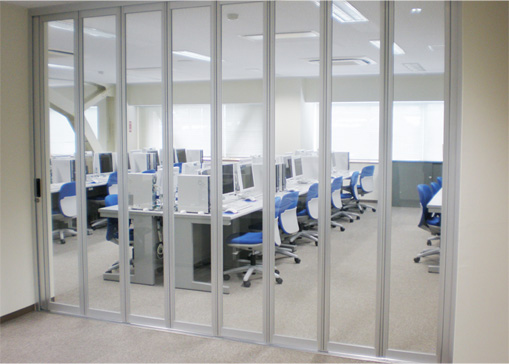

凹型下レールタイプ

凹型下レールタイプ

幅広い用途に対応可能なレール付タイプ

型式
  • S-ME型
  • S-MER型(アールタイプ)
用途
  • 店舗
  • 間仕切り等
下レール溝幅8mm
下レール溝幅8mmで通行スム－ズ。内部レールは取り外しができ、お掃除簡単。
フラットレール
さらにひっくり返してセットすればフラットレールになり、安全な上にゴミも入らずストッパーにもなります。

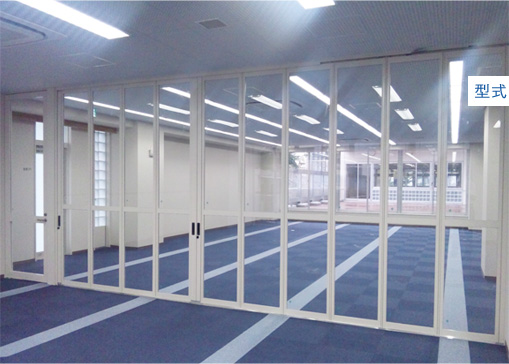

ノンレールタイプ

ノンレールタイプ

床面をそのまま利用できるノンレールタイプ

型式
  • S-MN型
  • S-MNR型(アールタイプ)
用途
  • 室内間仕切
  • カウンター等
ノンレールタイプ
下レールがなく自然な空間演出が可能。
カウンターでも開放時の作業性は良好です。またレールを埋める必要がないので施工も簡単です。
ノンレールタイプ
スライド落しで扉のバタツキを抑制します。
型式 パネルピッチ 下レールタイプ 納まり対応 ストローク ドア付き 枠見込み CADダウンロード
150
｜
220		 150
｜
300		 220
｜
300		 300
｜
500		 350
｜
700		 凹
型		 凸
型		 自動フタ付 ノンレール 直線 ドア付き 60㎜ 70㎜
S-ME型 ● ● ● ● download
S-MER型 ● ● ● ● download
S-MN型

 ● ● ● ● download
S-MNR型

 ● ● ● ● download

カラーバリエーション

基本色としてシルバー・ステンカラー（艶消し）の2色をご用意しております。
その他カラーや特殊色は、焼付塗装にて対応します。

シルバー
シルバー
（アルマイト+クリア）
ステンカラー（二次電解着色）
ステンカラー
（二次電解着色）
ブラック
ブラック
（アクリル樹脂焼付塗装）
ホワイト
ホワイト
（アクリル樹脂焼付塗装）
特注色
特注色
（アクリル樹脂焼付塗装）

※実際の色とは異なります。
カラーサンプルにて製品色をご確認ください。

断面図

クリックでPDFファイルが表示されます

  • S-ME型
  • S-MER型
  • S-MN型
  • S-MNR型
